서론: 하늘을 향한 정밀함, 그 한계를 넘어서다
항공기 제작은 0.1mm의 오차도 허용하지 않는 극한의 정밀도를 요구하는 분야입니다. 특히 수많은 곡면과 복잡한 내부 구조를 가진 프로토타입이나 수제작 부품의 경우, 기존의 수동 측정 방식으로는 완벽한 **품질 관리(Quality Control)**와 데이터화에 명백한 한계가 존재했습니다.
하지만 만약, 이 모든 복잡한 형상을 단 몇 시간 만에 완벽한 3D 데이터로 변환하고, 설계 도면과 즉시 비교하여 오차를 잡아낼 수 있다면 어떨까요?
오늘은 100년 역사의 독일 항공 연구 그룹 '아카플리그 슈투트가르트(Akaflieg Stuttgart)'가 최신 글라이더 'AK-X' 프로젝트에서 어떻게 휴대용 3D 스캐너를 활용하여 품질 관리의 혁신을 이루었는지, 그 생생한 활용 사례를 통해 소개해 드리겠습니다.
본론
도전 과제: 수작업으로 제작된 비정형 곡면의 정밀 측정
'AK-X' 글라이더는 독특한 유선형 동체와 수많은 곡면으로 이루어져 있었습니다. 프로젝트 관리자인 도미닉(Dominic)은 두 가지 큰 과제에 직면했습니다.
- 품질 검증: 생산 과정에 많은 수작업이 포함되어, 완성된 동체와 날개가 원본 CAD 설계 데이터와 얼마나 일치하는지 정확히 확인해야 했습니다.
- 디지털 아카이빙: 향후 부품 교체나 수리를 위해 현재 상태를 정확한 3D 데이터로 문서화하고 보관해야 했습니다.
기존의 캘리퍼스나 접촉식 측정기로는 이 복잡한 형상의 모든 지점을 측정하는 것이 사실상 불가능했습니다.
솔루션: FreeScan UE Pro와 EinScan HX의 완벽한 협업
도미닉 팀의 선택은 두 가지 목적에 특화된 전문가용 3D 스캐너였습니다.

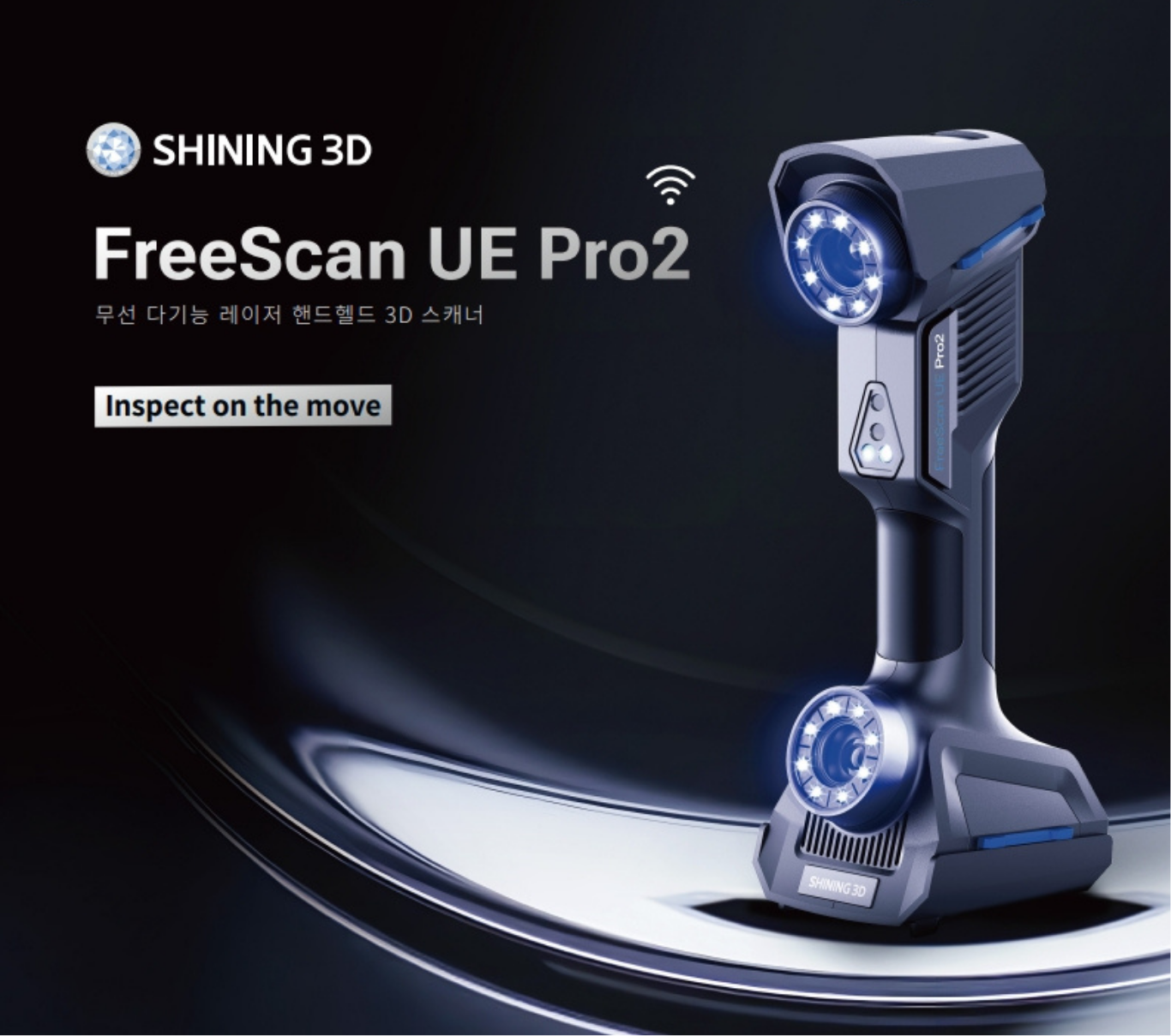

- 정밀 측정 및 대형 구조물 스캔: FreeScan UE Pro

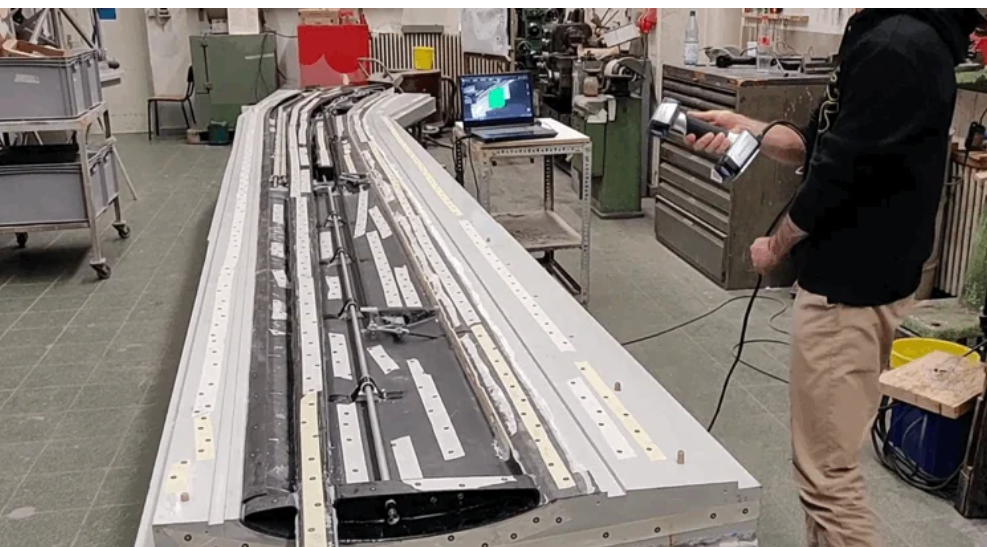

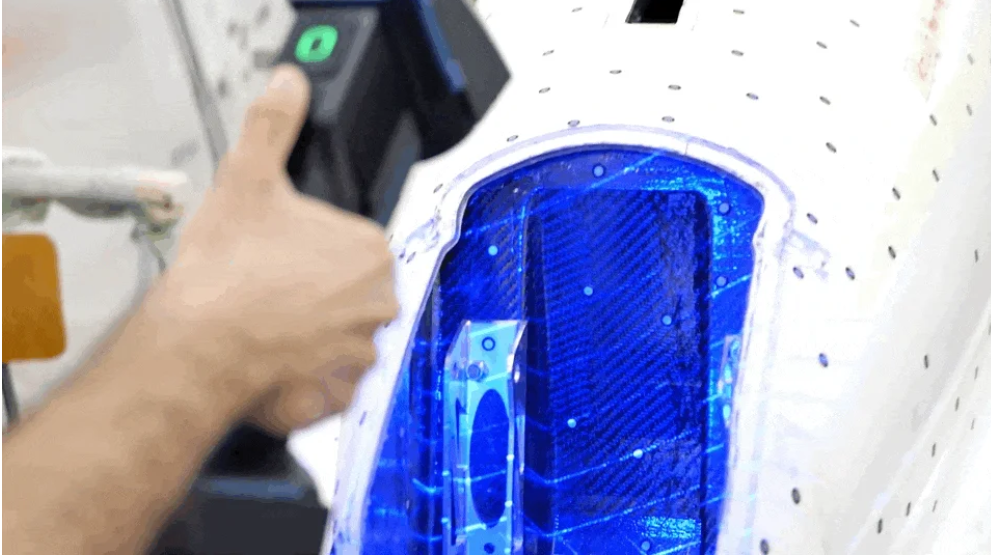

차세대 사진 측량 기술이 통합된 FreeScan UE Pro는 글라이더의 거대한 동체와 날개 전체를 0.02mm의 높은 정확도로 스캔하는 데 사용되었습니다. 수작업으로 배치된 부품과 CAD 데이터 간의 미세한 편차를 확인하고, 설계 도면에 모두 기록되지 않았던 동체의 다양한 두께 변화까지 완벽하게 측정하여 3D 모델링 데이터로 만들었습니다. - 컬러 텍스처 및 재질 식별: EinScan HX
내장된 컬러 카메라가 강점인 EinScan HX는 날개의 재질과 레이업(layup) 방향을 시각적으로 기록하는 데 결정적인 역할을 했습니다. 단순히 형상만 스캔하는 것을 넘어, 부품의 재질 정보를 포함한 컬러 텍스처 스캔을 통해 더욱 풍부하고 실용적인 디지털 문서를 확보할 수 있었습니다.
시간, 비용, 노력을 절감하는 디지털 워크플로우 완성

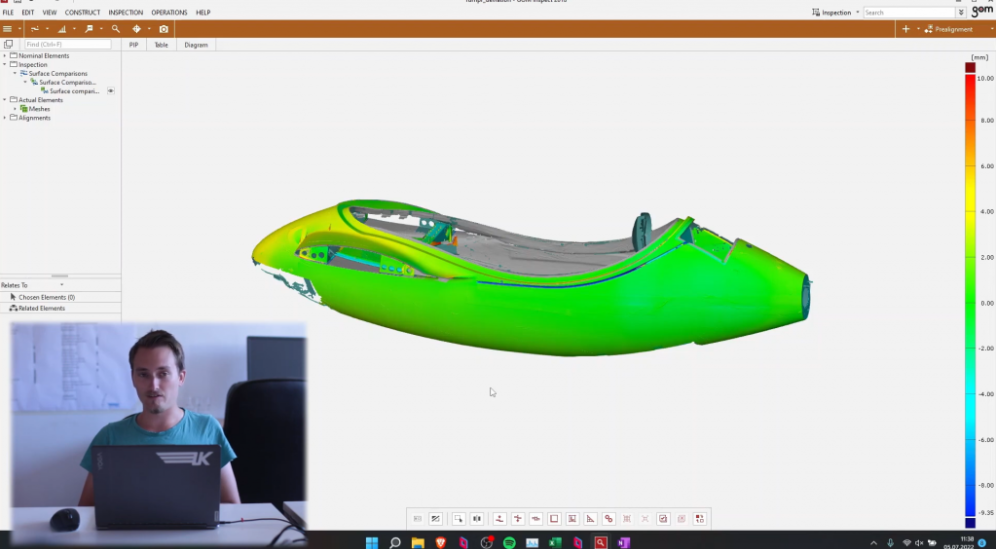

스캔된 3D 데이터를 검사 소프트웨어로 가져와 분석한 결과는 놀라웠습니다.
- 정확한 품질 검사: 동체와 날개 대부분이 설계와 일치함을 신속하게 확인했으며, 일부 수작업으로 인한 차이점 역시 합리적인 수준임을 정량적으로 판단할 수 있었습니다.
- 미래를 위한 데이터 자산 확보: 날개 내부의 제어 장치까지 스캔하여 완벽한 디지털 문서로 보관, 향후 유지보수와 **역설계(Reverse Engineering)**를 위한 귀중한 자산을 확보했습니다.
- 수작업 공정의 획기적인 감소: 프로젝트 관리자 도미닉은 이렇게 말합니다.
- "3D 스캐너를 검사 도구로 사용하니, 제작 초기 단계부터 부품을 설계에 훨씬 더 잘 맞출 수 있었습니다. 불필요한 연마, 수작업, 반복적인 측정 작업을 극적으로 줄일 수 있었죠. 이 3D 스캔 데이터는 미래에 우리가 해야 할 수많은 작업을 절약해 줄 것입니다."
결론: 항공기 제작의 패러다임을 바꾸는 3D 스캐닝
아카플리그의 사례는 3D 스캐너가 단순한 측정 도구를 넘어, 항공기 제작과 같은 초정밀 산업의 전체 워크플로우를 가속화하고 정확성을 보장하는 핵심 기술임을 명확히 보여줍니다.
수작업 구조물의 품질 관리, 복잡한 부품의 역설계, 영구적인 디지털 문서화가 필요하신가요?
FreeScan UE Pro의 계측 등급 정확도와 EinScan HX의 풍부한 컬러 텍스처 기능이 귀사의 프로젝트에 어떤 혁신을 가져올 수 있는지 지금 바로 확인해보세요. 귀사의 과제에 가장 적합한 3D 스캐닝 솔루션을 전문가가 직접 상담해 드립니다.
